友發螺旋焊管深度解析

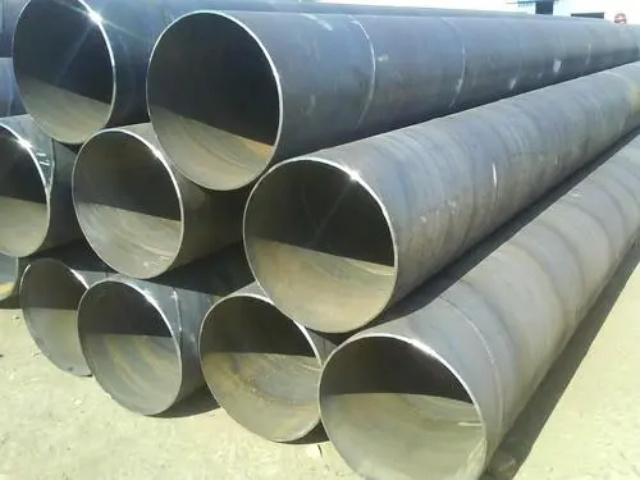

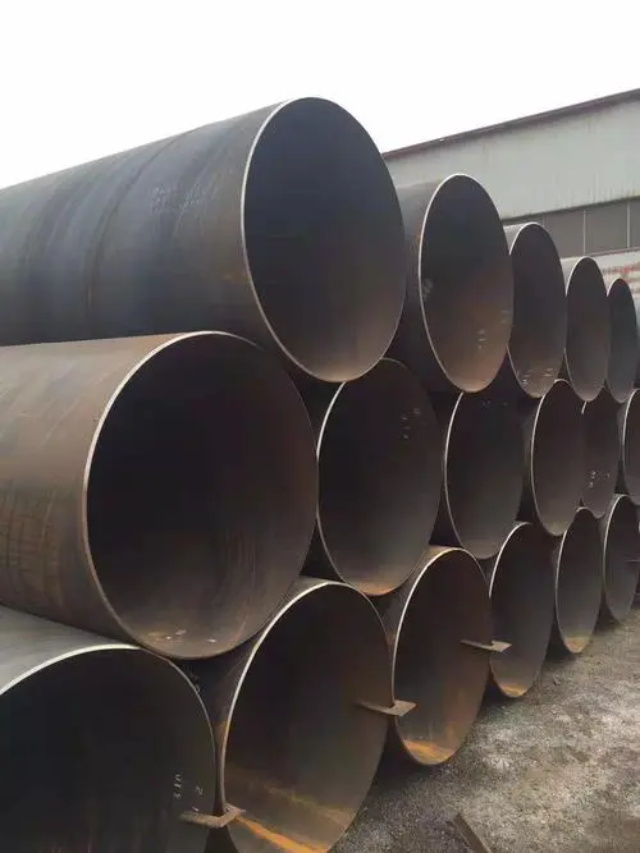

　　螺旋焊管(Spiral Submerged Arc Welded Pipe，簡稱SSAW)因生產效率高、成本低、適應大口徑需求，廣泛應用于長距離輸油、輸氣、給排水及大型結構工程。友發集團作為國內螺旋焊管龍頭企業，其產品以規格齊全、質量可靠、服務完善著稱。以下從技術特點、生產工藝、性能優勢、應用場景、選型指南及質量保障六個維度展開分析。

　　一、友發螺旋焊管技術特點

　　1. 核心優勢

　　大口徑低成本：

　　可生產直徑Φ219mm-Φ4200mm的管材，壁厚范圍5mm-25mm，單管長度可達18米，滿足大型工程需求。

　　相比直縫焊管，螺旋焊管用料節省10%-15%(因帶鋼利用率高)。

　　高強度與韌性：

　　采用多絲埋弧焊工藝，焊縫深寬比大，抗拉強度≥415MPa(Q235B級)，延伸率≥21%。

　　通過X射線探傷+超聲波檢測，焊縫缺陷率≤0.5%。

　　防腐性能優異：

　　內外壁可選3PE防腐層(三層聚乙烯，耐溫-40℃~80℃)，鹽霧試驗≥3000小時無銹蝕。

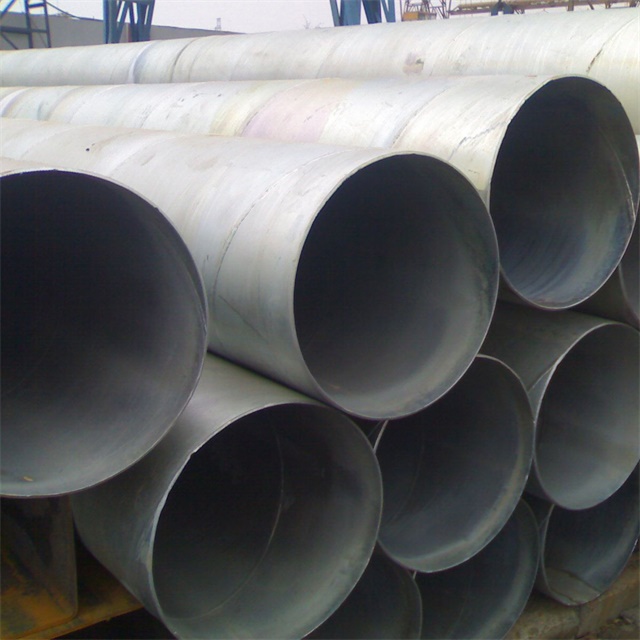

　　鍍鋅層厚度≥85μm，戶外使用壽命≥30年。

　　2. 與直縫焊管對比

　　二、友發螺旋焊管生產工藝

　　友發采用全流程自動化生產，確保產品一致性：

　　原料準備：

　　選用Q235B/Q355B級熱軋帶鋼，寬度根據管徑定制(如Φ1020mm管需帶鋼寬度≥1600mm)。

　　成型焊接：

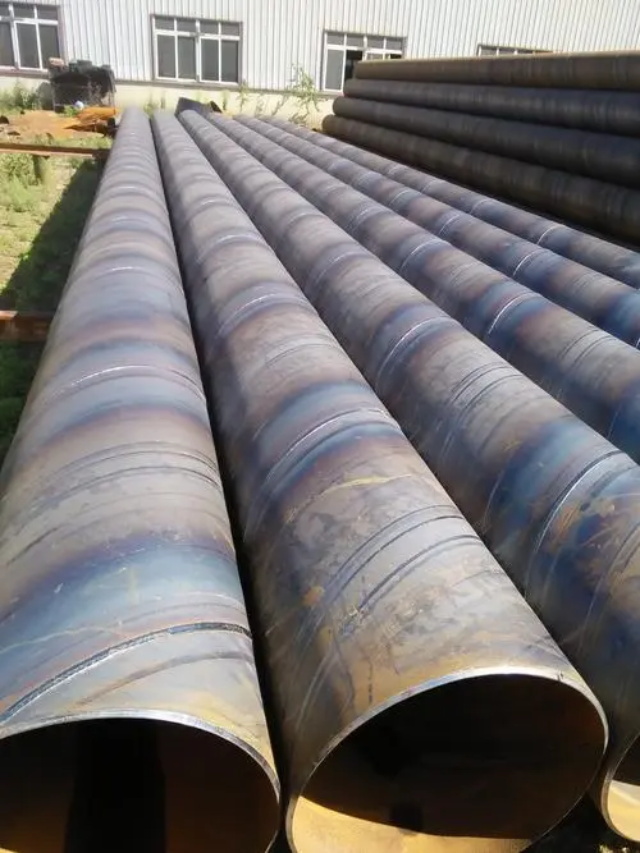

　　帶鋼經成型機螺旋卷曲，焊縫呈螺旋狀(夾角55°-75°)，多絲埋弧焊同步填充，焊接速度0.5-2m/min。

　　焊縫處理：

　　焊縫區局部退火(600-650℃)，消除殘余應力，提升低溫韌性(沖擊功≥34J/-20℃)。

　　防腐處理：

　　內壁噴涂水泥砂漿(防結垢)或環氧樹脂(耐化學腐蝕);外壁可選3PE/FBE/環氧煤瀝青防腐層。

　　檢測包裝：

　　100%X射線探傷+超聲波檢測，水壓試驗壓力≥1.5倍設計壓力，防腐層厚度檢測(磁性測厚儀)。

　　三、友發螺旋焊管性能優勢

　　1. 力學性能

　　抗拉強度：≥415MPa(Q235B級)，≥510MPa(Q355B級)。

　　屈服強度：≥235MPa(Q235B級)，≥355MPa(Q355B級)。

　　低溫韌性：Q355B級管在-20℃下沖擊功≥34J，適用于寒冷地區。

　　2. 耐腐蝕性能

　　3PE防腐層：

　　防腐層結構：環氧粉末(≥80μm)+膠粘劑(≥170μm)+聚乙烯(≥2.5mm)，耐酸堿鹽腐蝕，使用壽命≥30年。

　　鍍鋅層：

　　鹽霧試驗≥3000小時無紅銹，戶外暴曬10年防腐層保留率≥85%。

　　3. 經濟性

　　成本對比：

　　螺旋焊管價格比無縫管低30%-40%，比直縫焊管低10%-15%(大口徑時)。

　　3PE防腐層成本增加20%-30%，但維護成本降低80%。

　　四、友發螺旋焊管應用場景

　　1. 能源輸送

　　輸油管道：Φ820×10mm Q355B螺旋管，設計壓力6.4MPa，輸送量≥1000m3/h。

　　輸氣管道：Φ1219×18mm X70鋼級螺旋管，防腐層采用3PE，使用壽命≥50年。

　　2. 市政工程

　　給排水：Φ219×6mm Q235B螺旋管，內壁涂環氧樹脂，耐污水腐蝕，使用壽命≥20年。

　　跨河橋梁：Φ325×8mm Q355B螺旋管作為樁基，抗彎承載力≥500kN·m。

　　3. 工業與建筑

　　打樁管：Φ610×12mm Q355B螺旋管，單樁承載力≥2000kN，適用于高層建筑基礎。

　　碼頭護舷：Φ1020×14mm Q355B螺旋管，外壁包覆橡膠，抗沖擊能量≥500kJ。

　　五、友發螺旋焊管選型指南

　　1. 按壓力選壁厚

　　公式：t= 2×σ×?×FP×D+C

　　(t：壁厚，P：設計壓力，D：外徑，σ：許用應力，?：焊縫系數，F(xiàn)：安全系數，C：腐蝕余量)

　　示例：Φ1020管輸送4.0MPa天然氣，選X60鋼級(σ=415MPa)，計算得壁厚≥11.2mm。

　　2. 按環境選防腐

　　普通環境：普通螺旋管(涂防銹漆)。

　　潮濕/化學環境：3PE防腐管或鍍鋅管。

　　極端環境：環氧玻璃鋼內襯+3PE外防腐(耐溫-50℃~120℃)。

　　3. 避免選型誤區

　　誤區1：螺旋焊管焊縫是弱點

　　分析：現代螺旋焊管焊縫質量已達直縫管水平，且深寬比大更抗裂。

　　誤區2：大口徑管無需防腐

　　分析：內壁結垢會導致流量下降30%，外壁腐蝕會縮短壽命50%。

　　六、友發螺旋焊管質量保障

　　1. 檢測體系

　　原料檢測：光譜儀分析化學成分，拉伸試驗驗證力學性能。

　　過程檢測：在線X射線探傷檢測焊縫缺陷，超聲波測厚儀監控壁厚。

　　成品檢測：水壓試驗(壓力≥1.5倍設計壓力)，防腐層電火花檢測(擊穿電壓≥15kV)。

　　2. 認證與標準

　　國標認證：GB/T 9711(石油天然氣管)、SY/T 5037(普通流體管)。

　　國際認證：API 5L(美國石油學會標準)、ISO 9001質量管理體系。

　　3. 售后服務

　　質保期：普通管10年，3PE管15年，內襯管20年。

　　技術支持：提供選型計算、安裝指導、定期巡檢服務。

　　七、結論與建議

　　核心結論

　　友發螺旋焊管以大口徑、低成本、高防腐為核心優勢，適用于長距離輸送及大型結構工程。

　　3PE防腐層與高強度鋼級(Q355B/X60)顯著提升耐久性與安全性。

　　選購建議

　　優先選Q355B或X60鋼級：強度更高，適用于高壓力場景。

　　明確防腐需求：潮濕環境必選3PE或鍍鋅管，化學介質環境需內襯環氧玻璃鋼。

　　使用建議

　　安裝時避免焊縫區受力集中，防腐層破損需及時修補。

　　定期檢測壁厚(如每5年超聲波檢測)與防腐層完整性(電火花檢測)。

　　通過科學選型與規范使用，友發螺旋焊管可為工程提供安全、經濟、耐久的解決方案，尤其適合大口徑、長距離、高腐蝕場景。
